كيفية اختيار علبة الكابلات المناسبة للنباتات الصناعية

يتطلب اختيار علبة الكابلات المناسبة للبيئات الصناعية دراسة متأنية لقدرة الحمل والمواد ومقاومة التآكل ونوع الكبل وظروف التثبيت. فيما يلي دليل خطوة بخطوة لمساعدتك في اتخاذ القرار.

1. تحديد نوع علبة الكابل

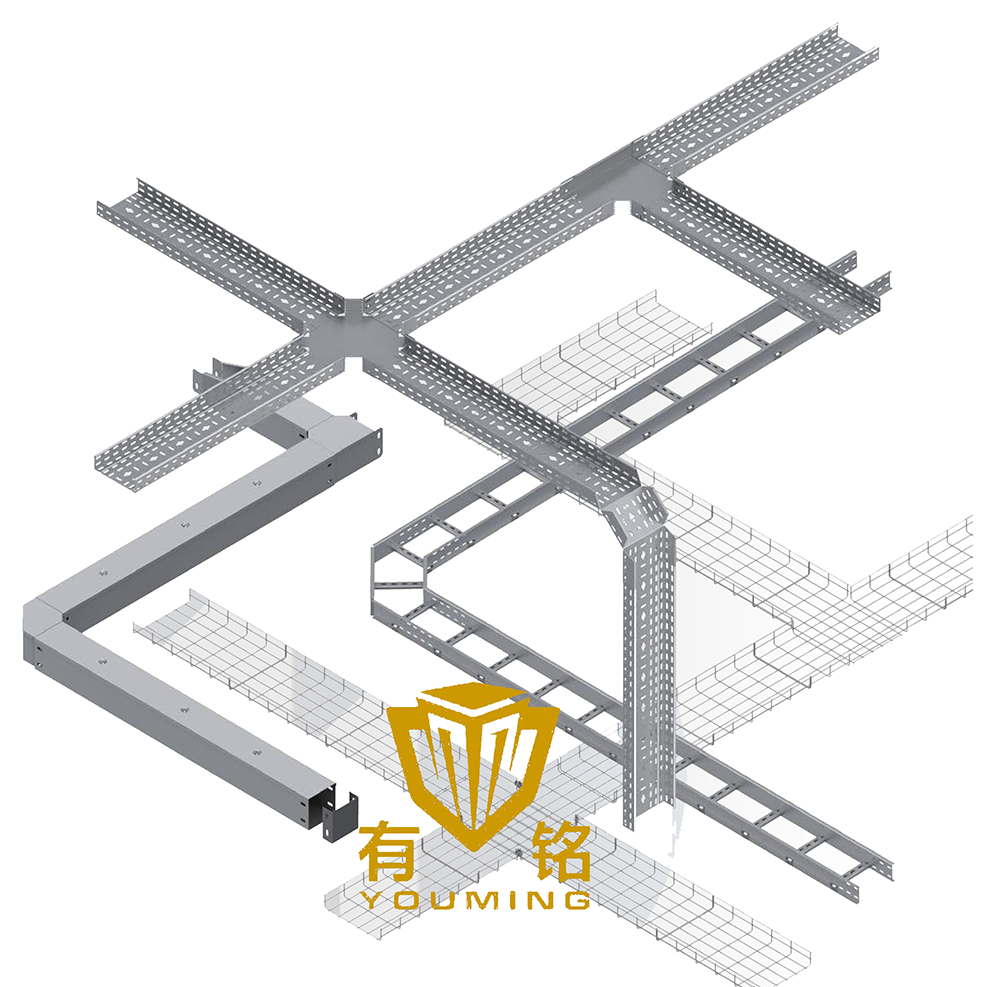

تستخدم النباتات الصناعية عادة هذه الأنواع الرئيسية الأربعة من صواني الكابلات:

التوصية الصناعية:

- كابلات الطاقة والتحكم → سلم أو صينية السفلية الصلبة

- كابلات البيانات والألياف الضوئية → شبكة سلك أو صينية مثقبة

- البيئات الكيميائية القاسية → الفولاذ المقاوم للصدأ أو صينية FRP

2. النظر في مقاومة المواد والتآكل

غالبًا ما يكون للمصانع الصناعية الرطوبة والمواد الكيميائية ودرجات الحرارة المرتفعة ، لذلك يعد اختيار المواد أمرًا بالغ الأهمية:

التوصية الصناعية:

- المصانع القياسية → الفولاذ المجلفن الساخن

- النباتات الكيميائية → الفولاذ المقاوم للصدأ 316 أو FRP

- الرطوبة في الهواء الطلق/العالية → مطلية بالمسحوق أو الألومنيوم

3. حساب سعة الحمل وملء الكابل

يمكن أن تكون الكابلات الصناعية ثقيلة ، لذا تأكد من أن الدرج يمكن أن يدعم الوزن:

إرشادات سعة التحميل:

- واجب الضوء: 50-100 كجم/م (كابلات التحكم)

- الواجب المتوسط: 100-200 كجم/م (كابلات الطاقة)

- ثقيلة: 200-500 كجم/م (كابلات HV ، مصانع التعدين)

نسبة ملء الكابل (معايير NEC/IEC):

- كابلات الطاقة → حديد 50 ٪ ملء

- كابلات التحكم → حدود 70 ٪

- تجنب التحميل الزائد → يمنع مشكلات ارتفاع درجة الحرارة والصيانة

التوصية الصناعية:

- استخدام صواني سلم للكابلات الثقيلة (تمتد طويلة).

- استخدام صواني القاع الصلبة حيث تكون حماية الكابلات أمرًا بالغ الأهمية.

4. عوامل البيئة والسلامة

النباتات الصناعية لديها تحديات فريدة:

مقاومة التآكل → اختر الفولاذ المقاوم للصدأ أو FRP في المناطق الكيميائية.

الحماية من الحرائق → استخدم صواني الحريق (UL/CE معتمدة) في المناطق عالية الخطورة.

مقاومة التأثير → صواني الخدمة الشاقة للتعدين والنفط والغاز.

EMI التدريع → صواني الألومنيوم أو الصلب للإلكترونيات الحساسة.

التوصية الصناعية:

- زيت والغاز → طلاء مقاوم للنيران الفولاذ المقاوم للصدأ

- Food & Pharma → SS SS 316 صواني

- التعدين والصناعة الثقيلة → الفولاذ المجلفن بسماكة خارج

5. اعتبارات التثبيت والصيانة

- التصميم المعياري → التثبيت الأسرع (على سبيل المثال ، الأنظمة السريعة).

- إمكانية الوصول → صواني مفتوحة (سلم/شبكة) لإضافات الكابلات السهلة.

- دعم التباعد → عادة 1.5 م - 3M (ضبط بناء على الحمل).

- مفاصل التوسع → اللازمة في المناطق ذات درجة الحرارة العالية.

التوصية الصناعية:

- خطوط الكابل قبل المخطط لتقليل الانحناءات والدعم.

-استخدام صواني مثقبة حيث التهوية وإمكانية الوصول هي المفتاح.

قائمة المراجعة النهائية لاختيار علبة الكابل الصناعية

1. اكتب → سلم / شبكة / صلبة / قناة

2. المواد → المجلفن / غير القابل للصدأ / الألومنيوم / FRP

3. تحميل → الضوء / المتوسط ​​/ الثقيل

4. التآكل → القياسي / المقاوم للمواد الكيميائية

5. السلامة من الحرائق → هل تلبي الرموز المحلية

6. التثبيت → سهل التجميع والتوسع

نصيحة للمحترفين: استشرنا للحصول على حلول مخصصة في البيئات (على سبيل المثال ، الحرارة العالية ، المناطق المتفجرة).

---

خاتمة

إن اختيار صينية الكابلات المناسبة للنباتات الصناعية يضمن السلامة طويلة الأجل والكفاءة وتوفير التكاليف. تطابق الدرج مع نوع الكابل وبيئتك ومتطلبات التحميل للأداء.

هل تحتاج إلى مساعدة؟ اتصل بنا للحصول على حسابات التصميم وحسابات التحميل المجانية!

هل ترغب في توصيات لصناعات محددة (على سبيل المثال ، البتروكيماويات ، أو السيارات ، ومحطات الطاقة) يمكننا تصميم النصيحة بشكل أكبر!
